我的超級功率放大器第二代 -- 200W Balanced Power Amplifier DIY 全紀錄 (1)

2007/10/12 14:40

1. 緣起

最早在網路上看到Jeff Rowland 有些 Model使用LM3886並聯, 於是興起對這類Power IC的興趣. 後來在網路上買了10pcs LM3875, 當時正好何博士網站也正在推IA basic四顆並聯版, 想說還沒玩過LM3875就買了兩片PCB玩看看吧! 只是一直沒有很積極去裝它. 唉!時不我與, 現在已不像當年學生時代那麼精力充沛和充分時間, 沒想到一拖拖好幾年!

這就是當時想裝的IA BASIC 4顆並聯版, 都銲好了只差裝箱, 但就這樣擺了好幾年!

後來在網路上看見有人在徵LM3875, 突然起一個念頭: 好吧撘個順風車一起徵再買個十幾顆, 乾脆把IA BASIC整個翻掉, 要做就做大一點的重新規劃一隻單聲道12顆LM3875, 全平衡橋氏推挽, 200W 8 ohm / 400W 4 ohm  的大傢伙.

2. 電源

 首先先談AC電源控制部分, 這是一個啟動緩衝電路, 相對於網路上賣的套件這個 線路相當簡單. 全是百寶箱內的餘料手工搭棚, 不花半毛錢!

這裡我想談談, 某些網路上的套件緩衝電阻使用CL-60 熱敏電阻, 感覺有點多此一舉. CL-60最早出現在DIY Pass Aleph 2 上, 因為原廠Service Manual線路圖就是用此熱敏電阻但並沒有再使用Relay控制. 在AC line上使用單純熱敏電阻做緩衝我想只適合在純A類擴大機上, 原廠用意是: 常溫下CL-60阻值約10 OHM, 這時開機便可有效抑制湧浪電流, 因為是純A類, 會持續消耗大電流, 此時CL-60溫度上升阻值下降, 所以自然降低了AC line阻抗而不必另加Relay控制. 這個好處是簡單壞處是若關機再開的間隔太短, CL-60來不及降溫提高阻值, 湧浪電流的抑制力就會變差. 反之在AB類上完全不適合, 因為溫度始終無法上升, 開機後還有一個數歐母的電阻卡在AC line上, 在電源線音質錙銖必較的音響上實在是音質殺手.

為了改善上述缺點, 使用Relay是解決方案, 開機時湧浪電流會因串在 AC line 上之 10 ohm電阻而受抑制, 之後 Relay接通將電阻短路而使AC line 直通變壓器. 所以沒有開關機間隔的問題! 但電阻要用固定電阻才合理, 否則開機時受溫度因素干擾, 而Relay接通後完全用不到熱敏電阻的特性,實在搞不清楚Relay加熱敏電阻意義意義何在?!

啟動緩衝器, 因為是手工搭棚也是有一搭沒一搭的裝製, 竟也花了好幾個月才完成!

小小一塊電路該有的功能都有: 1. 開機控制, 和個人電腦 PS2 power 一樣, 用一顆小小的Tact switch即可觸動電源開啟關閉. 2. 電源指示燈輸出, 3. 啟動緩衝, 上面的Relay為電源開關, 下面的為delay數秒後將緩衝電阻短路用.

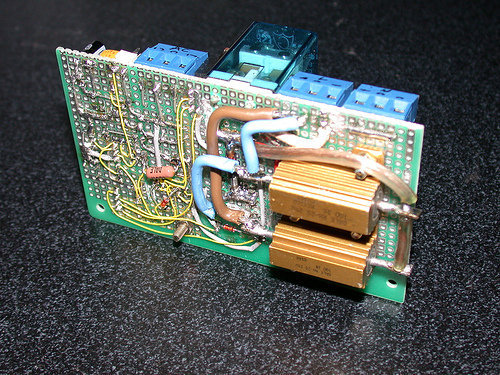

反面亂七八糟搭棚, 兩個Dale 大功率電阻做緩衝用

2007/9/18

今天偉帕颱風來襲, 放一天颱風假, 把該裝的弄一弄, 終於主電源部分完成! 輕按Tact switch, relay 喀喀跳動聲, 電源電壓供應出來, 完全沒有以前老擴大機那種電一開電燈就閃一下那種感覺! 好爽!

這是主電源部分, 機箱是Aleph X, 兩個電源變壓器是AB web的 1KVA超大變壓器, 原本以為只用一顆變壓器就夠了, 因為 4 ohm 400W兩聲道800W所以一顆1KVA的變壓器應該夠用, 但後來試算了一下發現4 ohm 400W時峰值電流達14.14A, 兩聲道超過28A, 變壓器只有20A (25Vx2x20A=1000W) 輸出能力是不足的. 所以只好再加碼變成每聲道電源獨立為總共2KVA, 這實為當初始料未及之處, 原本計畫只是50W LM3875綜擴, 至今竟演變成為如此龐大之怪物!

濾波電容是當年想裝AI BASIC時向何博買的, 還好當時買兩套現在剛好一次用上, 但PCB是另一家的也是放很久的庫存品.

中間那個小變壓器是啟動緩衝用的Stand-by電源, 最後面就是啟動緩衝器

啟動緩衝器部分拉近特寫一下.
